Nettoyage du brûleur du frigo







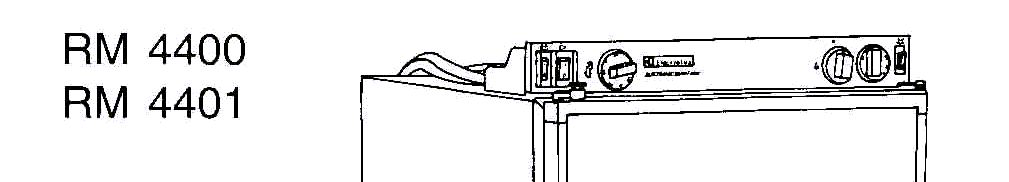

monté (entre autre)  sur Rapido 770 de 1997



Document élaboré par Robert Kretz
Un grand Merci à Philou Surmely qui m'a "dévoilé" la manoeuvre de base



Préambule.
Je décris ici la façon dont j'ai effectué moi même cette opération.
Il ne peut en aucun cas s'agir d'un mode d'emploi ou d'un mode opératoire.
Je décline toutes responsabilités, en cas de non fonctionnement au remontage, ainsi qu'en cas d'accident.
Prenez en compte que c'est un travail effectué  sur un appareillage
qui est amené à utiliser un produit  INFLAMMABLE donc DANGEREUX

Outillage utilisé.
un tournevis cruciforme (empreinte Philips n°2)
une pince multiprise
une clé plate de 11
quelques cotons tiges
chiffon.
petit pinceau à poil souple.

temps d'intervention 1/2 heure


Nettoyer le brûleur, consiste, en gros, à souffler dans le trou de cette petite buse
la difficulté principale  consiste à ne pas la perdre lors du démontage .



C'est pour ça j'ai pris une boite pour la ranger pendant
toute la durée des opérations où elle ne serait pas à sa place.

ici un couvercle de bombe aérosol me servant de boite
( on peut juger de la taille de la buse)





1-J'ai commencé par fermer le gaz.



2-J'ai ouvert la trappe basse de l'aération du frigo

on peut s'apercevoir qu'a droite on trouve une boite en tôle galvanisée.
Elle est munie d'une vis sur le centre de l'arête gauche.



3- j'ai dévissé et j' extrais cette partie  horizontalement comme un tiroir.

Une deuxième partie reste fixée (vis 2) sur la face arrière.
 Une découpe dans la pièce permet de l'enlever sans avoir à dévisser entièremnt.
Un simple desserrage est suffisant.




4- J'ai désolidarisé le tuyau d'arrivée du gaz

en maintenant  fermement  le brûleur dans sa partie carrée avec une pince multiprise.
Avec la clé plate de 11mm j'ai dévissé la vis olive en la tournant vers le haut.
attention la buse se trouve derrière cette olive.
J'ai ensuite dévissé une vis cruciforme (vis 3) à l'autre extrémité du brûleur
Maintenant le brûleur ne tient plus qu'au Piezzo et au détecteur de flamme.
J'ai marqué la position des deux pièces( avec un feutre par exemple)) par rapport à leur fixation
 afin de retrouver rapidement le bon positionnement  au montage.
Précautionneusement j'ai sorti l'ensemble sur le bord et j'ai dévissé la dernière vis cruciforme.( vis 4)
J'ai  maintenu un doigt sur le filetage de l'arrivée du gaz pendant cette opération de façon à ne pas perdre la buse.








5- Me voilà enfin dans le vif du sujet.

J'ai "tapoté" le brûleur afin d'extraire cette fameuse buse.
En cas de difficulté on peut s'aider du pinceau en brossant un des trous latéraux du brûleur
J'ai soufflé vigoureusement le trou de la buse, après l'avoir brossé avec le pinceau.
Attention . Ne pas intervenir sur ce trou avec une pièce métallique tel que épingle ou aiguille ou même bois.
Ce trou est taré de façon précise et ne permet aucune déformation ou agrandissement.





J'ai également nettoyé l'intérieur du brûleur avec des coton-tiges (humides, pour éviter de laisser des peluches à l'intérieur et de permettre de bien faire adhérer la saleté)
Après ce nettoyage j'ai soufflé fortement à l'intérieur en occultant les deux trous latéraux entre le pouce et l'index.
un petit coup de pinceaux dans la tête du brûleur termine cet entretien.





6- il reste à effectuer le remontage en sens inverse
7- après remontage j'ai vérifié l'étanchéité avec un produit approprié, frigo en marche.
(Il existe des aérosols détecteur de fuite de gaz. J'en ai toujours une dans le MccM)

document bricoccar du 31.8.2003 auteur R. Kretz
